Handleidingen bekijken live partij op e-board



Op deze pagina kun je extra uitleg vinden over het bekijken van een live partij, zoals die gespeeld wordt bij Dubbelschaak op de dinsdagavond, maar ook tijdens de externe competitie en Huub van Dongen Memorial.

Deze handleiding is onderverdeeld in 4 secties, identiek zoals je ze kunt kiezen uit het menu:



1. Live partij met video en chat

2. Live partij met video en chat (tablet/iPad/Mac)

3. Live partij (mobiel/tablet/iPad)

4. Live partij volgen met Dubbelschaak app

5. Handleiding aansluiten e-board



1. Live partij met video en chat

Deze optie kun je het beste kiezen als je bijvoorbeeld met een PC of laptop werkt waar Windows op staat. Je kunt het ook met een Mac proberen, maar de nog beperkte ervaring leert dat deze viewer niet helemaal stabiel is. Op Windows draait dit perfect.

Je kunt als Windows gebruiker echter ook kiezen voor de Mac versie. Het schaakbord aldaar heeft iets meer functionaliteit, maar heeft als nadeel dat het er iets minder uit elegant uitziet en de zetten worden daar net iets minder snel doorgegeven.



Het leuke van deze pagina is dat je niet alleen live een schaakpartij kunt volgen, maar als de webcam is aangesloten heb je ook live videobeeld vanuit de speelruimte! Additioneel kun je ook chatten met andere kijkers en lekker kletsen over bijvoorbeeld de stelling of iets wat je gezien hebt in de live video beelden.

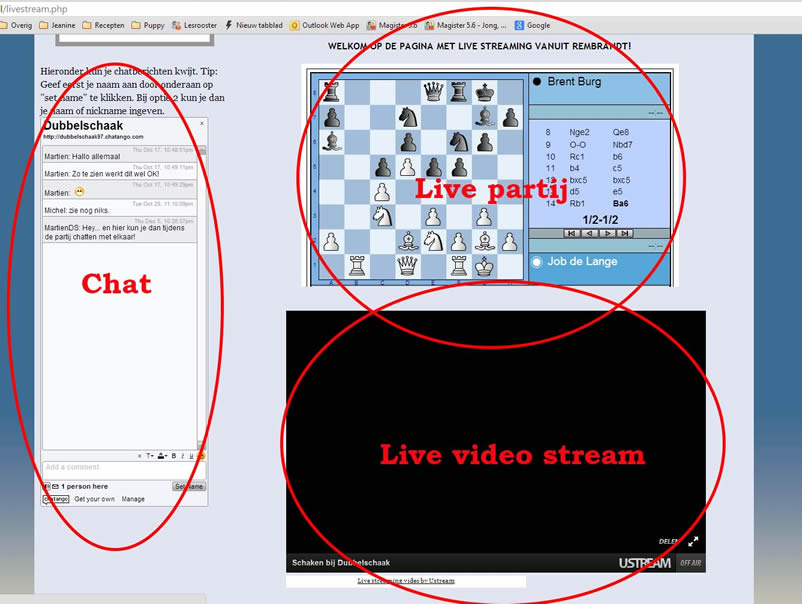

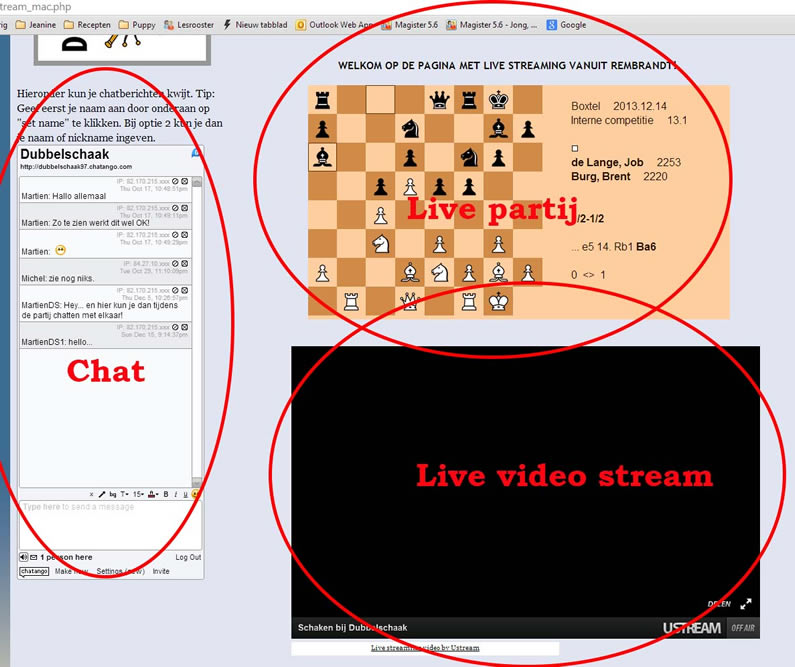

Het scherm ziet er als volgt uit:



De live partij

Dit spreekt geheel voor zichzelf. Zodra een nieuwe partij gestart wordt zal automatisch de nieuwe partij in beeld verschijnen. Mocht je denken dat dit toch niet gebeurd, dan kun je voor de zekerheid altijd even de pagina verversen in je browser, dan weet je zeker dat je niks mist!

De live partij heeft een verversfrequentie van 30 seconde. Dat wil dus zeggen dat 2x per minuut de schaakstelling wordt geaktualiseerd. Hier hoef je uiteraard niks voor te doen. Je ziet vanzelf of er weer een zet gespeeld is.

Ook is er een klok aangesloten op het bord, waardoor je dus ook prima kunt zien wat de stand op de klok is voor beide spelers. Als er een tijdje niet gezet wordt, zul je altijd verandering in de tijd zien (ook om de 30 seconde).

Als je halverwege de partij de pagina bezoekt kun je met de pijltjes onder de partijnotatie altijd door de partij heen klikken.



Live video stream

Hier hoef je niks aan te doen. Als de webcam is aangesloten en de live stream is geactiveerd in Rembrandt krijg je hier automatisch videobeelden te zien.



Chat

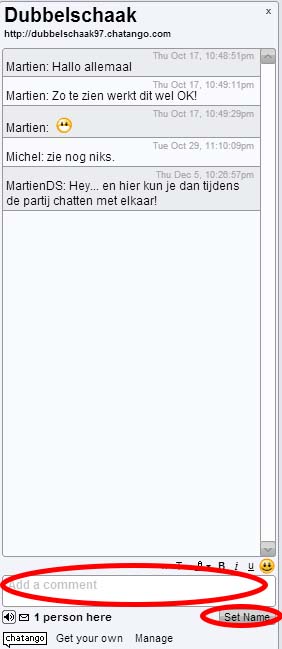

In dit gedeelte van de pagina kun je chatten met andere bezoekers van de site. Het gemakkelijkste is om eerst een tijdelijke naam aan te maken. Zie de kleine rode circel (afbeelding rechts) waar je kunt klikken "Set Name". Je kunt er dan voor kiezen een account aan te maken, maar zoals je ziet kun je ook een tijdelijke chatnaam aan te maken.

Bij de grote circel kun je vervolgens een berichtje intikken. Zodra je in dat veld tikt zul je zien dat het vlak iets groter wordt. Je kunt dan naar hartelust een berichtje schrijven. Voordeel van een account aanmaken is dat je zelfs een kleur aan je letters kunt geven, een ander lettertype pakken of bijv dikgedrukt. Daarnaast kun je ook smileys invoegen. Ook zal je browser dan je inloggegevens onthouden en hoef je niet elke keer een chatnaam in te voeren.



Je moet hier maar gewoon wat mee spelen. Dit chatwindow werkt sinds kort ook voor Android 4.* en hoger en iOS! Handig toch?



2. Live partij met video en chat (tablet/iPad/Mac)

Deze optie kun je het beste kiezen als je een Apple aanhanger bent, of je een mobiel hebt of tablet met een WIFI (de live videobeelden kost nogal wat bandbreedte en zou je als je gebruikt maakt van een mobiel netwerk snel door je databundel heen jagen).

Het window zier er redelijk hetzelfde uit als onder puntje 1, alleen het schaakbord ziet er anders uit. De reden hiervoor is dat het schaakbord voor de Windows systemen draait als een flash applicatie en dit werkt vaak niet of niet goed op Apple apparatuur of tablets en mobieltjes. Dit schaakbord werkt echter op alle systemen en heeft zelfs nog wat meer functionaliteit dan het andere schaakbord. De Windows gebruikers kunnen uiteraard ook deze layout kiezen...



Het leuke van deze pagina is dat je niet alleen live een schaakpartij kunt volgen, maar als de webcam is aangesloten heb je ook live videobeeld vanuit de speelruimte! Additioneel kun je ook chatten met andere kijkers en lekker kletsen over bijvoorbeeld de stelling of iets wat je gezien hebt in de live video beelden.



Het scherm ziet er als volgt uit:



De live partij

Zodra een nieuwe partij gestart wordt zal automatisch de nieuwe partij in beeld verschijnen. Mocht je denken dat dit toch niet gebeurd, dan kun je voor de zekerheid altijd even de pagina verversen in je browser, dan weet je zeker dat je niks mist (of je klikt op veld h6, maar daarover later meer)!

De live partij heeft een verversfrequentie van 1 minuut. Dat wil dus zeggen dat 1x per minuut de schaakstelling wordt geaktualiseerd. Hier hoef je uiteraard niks voor te doen. Je ziet vanzelf of er weer een zet gespeeld is.

Ook is er een klok aangesloten op het bord, waardoor je dus ook prima kunt zien wat de stand op de klok is voor beide spelers. Als er een tijdje niet gezet wordt, zul je altijd verandering in de tijd zien (ook om de minuut).



Zoals je ziet mist dit bord de knoppen om door de partij heen te klikken. Maar wees niet gerust! Deze opties zijn er wel degelijk en er zijn zelfs meer mogelijkheden dan bij het Windows schaakbord!

Als je bijvoorbeeld naar het begin van de partij wilt gaan klik je op veld a1. En als je dan door de partij wilt klikken doe je dat via veld e1. Een fantastische feature is ook het activeren van een analysebord waarbij er tevens een engine mee gaat denken! Klik hiervoor op veld e8.



Een overzicht van de belangrijkste functies (maar je kunt het zelf ook vinden door met je muis boven de verschillende velden te bewegen):

a1: naar begin van de partij

d1/e1: zet teruguit/vooruit

b2: autoplay aanzetten. Als je hierop klikt na op a1 geklikt te hebben wordt de partij vanzelf doorgespeeld naar de huidige partijstand of eind.

c2: idem als b2, alleen dan met 1 sec intervaltijd

h6: ververs schaakbord en ga weer naar de actuele stand op het e-board.

e8: activeert een analysebord in een nieuw venster met onder in beeld een schaakengine die meedenkt! Als je je muis over het symbool rechtsonder in het scherm houd zie je de beoordeling van de partij (bijv +1 als wit een pion voor staat).



Live video stream

Hier hoef je niks aan te doen. Als de webcam is aangesloten en de live stream is geactiveerd in Rembrandt krijg je hier automatisch videobeelden te zien.



Chat

In dit gedeelte van de pagina kun je chatten met andere bezoekers van de site. Het gemakkelijkste is om eerst een tijdelijke naam aan te maken. Zie de kleine rode circel (afbeelding rechts) waar je kunt klikken "Set Name". Je kunt er dan voor kiezen een account aan te maken, maar zoals je ziet kun je ook een tijdelijke chatnaam aan te maken.

Bij de grote circel kun je vervolgens een berichtje intikken. Zodra je in dat veld tikt zul je zien dat het vlak iets groter wordt. Je kunt dan naar hartelust een berichtje schrijven. Voordeel van een account aanmaken is dat je zelfs een kleur aan je letters kunt geven, een ander lettertype pakken of bijv dikgedrukt. Daarnaast kun je ook smileys invoegen. Ook zal je browser dan je inloggegevens onthouden en hoef je niet elke keer een chatnaam in te voeren.



Je moet hier maar gewoon wat mee spelen. Dit chatwindow werkt sinds kort ook voor Android 4.* en hoger en iOS! Handig toch?





3. Live partij (mobiel/tablet/iPad)

Deze optie is speciaal gemaakt voor als je met je met je mobiel bijvoorbeeld onderweg even snel de live partij wilt volgen. De partij wordt full-screen weergegeven (zowel in landscape als portrait) en er zit dus geen live video stream of chat window bij. Het datagebruik blijft hiermee erg beperkt.



Zodra een nieuwe partij gestart wordt zal automatisch de nieuwe partij in beeld verschijnen. Mocht je denken dat dit toch niet gebeurd, dan kun je voor de zekerheid altijd even de pagina verversen in je browser, dan weet je zeker dat je niks mist (of je klikt op veld h6, maar daarover later meer)!

De live partij heeft een verversfrequentie van 1 minuut. Dat wil dus zeggen dat 1x per minuut de schaakstelling wordt geaktualiseerd. Hier hoef je uiteraard niks voor te doen. Je ziet vanzelf of er weer een zet gespeeld is.

Ook is er een klok aangesloten op het bord, waardoor je dus ook prima kunt zien wat de stand op de klok is voor beide spelers. Als er een tijdje niet gezet wordt, zul je altijd verandering in de tijd zien (ook om de minuut).



Zoals je ziet mist dit bord de knoppen om door de partij heen te klikken. Maar wees niet gerust! Deze opties zijn er wel degelijk en er zijn zelfs meer mogelijkheden dan bij het Windows schaakbord!

Als je bijvoorbeeld naar het begin van de partij wilt gaan klik je op veld a1. En als je dan door de partij wilt klikken doe je dat via veld e1. Een fantastische feature is ook het activeren van een analysebord waarbij er tevens een engine mee gaat denken! Klik hiervoor op veld e8.



Een overzicht van de belangrijkste functies (maar je kunt het zelf ook vinden door met je muis boven de verschillende velden te bewegen):

a1: naar begin van de partij

d1/e1: zet teruguit/vooruit

b2: autoplay aanzetten. Als je hierop klikt na op a1 geklikt te hebben wordt de partij vanzelf doorgespeeld naar de huidige partijstand of eind.

c2: idem als b2, alleen dan met 1 sec intervaltijd

h6: ververs schaakbord en ga weer naar de actuele stand op het e-board.

e8: activeert een analysebord in een nieuw venster met onder in beeld een schaakengine die meedenkt! Als je je muis over het symbool rechtsonder in het scherm houd zie je de beoordeling van de partij (bijv +1 als wit een pion voor staat).



4. Live partij volgen met Dubbelschaak app

Het allerhandigste is misschien nog wel deze optie! We hebben al een tijdje een Dubbelschaak app en hierin is de optie "live partij" toegevoegd in het menu (zie afbeelding links in het midden). Bekijk het maar eens! Je krijgt nu binnen de app hetzelfde te zien als wanneer je naar de mobiele versie gaat (optie 3 hierboven), maar heb je het waarschijnlijk veel sneller geopend! Verder heeft het schaakbord dezelfde functionaliteit als hierboven onder optie 3.

Een handleiding over hoe de Dubbelschaak app te installeren vind je hier.

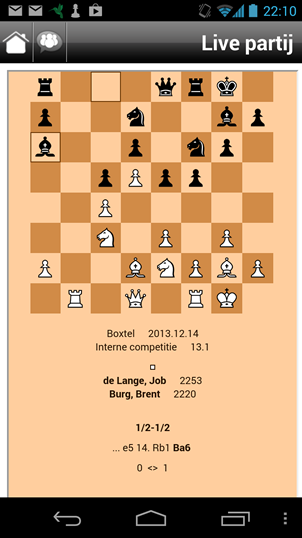

In de app ziet de live partij en dan uit zoals in de figuur rechts weergegeven.



Het zal vast wel lukken om een van de gegeven opties voor jullie werkend te krijgen! Veel plezier ermee!





































5. Handleiding aansluiten eboard

Aangezien jullie competitieleider niet altijd aanwezig is om onze eboards aan te sluiten volgt hier een handleiding hoe dit voor elkaar te krijgen. Als je dit in de bovenzaal wil doen kun je gewoon de PC die in de speelzaal staat gebruiken.



Voorbereidingen als je op eigen/nieuwe PC alles werkend wilt krijgen:

Mocht je de eboards beneden willen gebruiken, dan raad ik aan de PC van boven naar beneden te verhuizen (neem wel een verdeelstekker mee). Je kunt ook je eigen laptop meenemen, maar dan moet je daar het een en ander op installeren (kun je thuis al doen):

- Driver

- Jave Oracle Runtime (heb je waarschijnlijk al, dit pas doen als je bij opstart software een melding hierover krijgt)

- Software

- Eventueel kun je de handleiding hier vinden



Opzetten eboards en klok:

Zet beide e-boards op (de stukken zijn uitwisselbaar) en sluit via de USB kabels in de dozen de eboards aan op de PC/laptop. Op de PC boven zitten aan de voorkant 2 USB aansluitingen welke gebruikt kunnen worden. Maakt niet uit welke in welke gaat.



De schaakspellen bevatten een extra paar dames, welke naast het bord gezet kunnen worden.



De klok zit ook in de doos welke aangesloten kan worden aan het eboard middels een kort bijgeleverd kabeltje. Het instellen hiervan is eenvoudig. Kies voor optie 00 na aanzetten. Daarna het type speeltempo kiezen, meestijds Fischer. Vervolgens kun je tijden invoeren. Als er geen tijdscontrole is kun je na invoeren van tijden en increment de optie end selecteren. Mocht er wel een tijdscontrole zijn, kies dan bijv weer voor de optie Fischer en doe hetzelfde. Daarna optie end selecteren en de klok is ingesteld. Mocht je er onverhoopt niet uitkomen, dan kun je altijd een andere klok pakken.



Activeren eboard op PC:

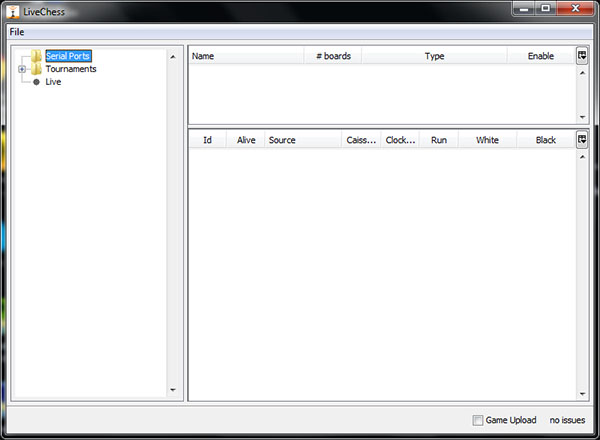

Zet eventueel nog de PC aan. Dubbelklik op het buroblad op de button "Livechess-1.4.2", of eventueel nieuwere versie. Klik linksboven op "serial ports".





Als je nu even wacht zie je rechts in beeld in de linkerkolom 2 "com-nummers" verschijnen. Klik bij beide van deze borden op "enable" rechts in beeld. Als je nu even wacht zie je in het gedeelte daaronder de 2 borden verschijnen. De communicatie tussen de borden en de PC is nu op orde.



Voorbereiden partijen

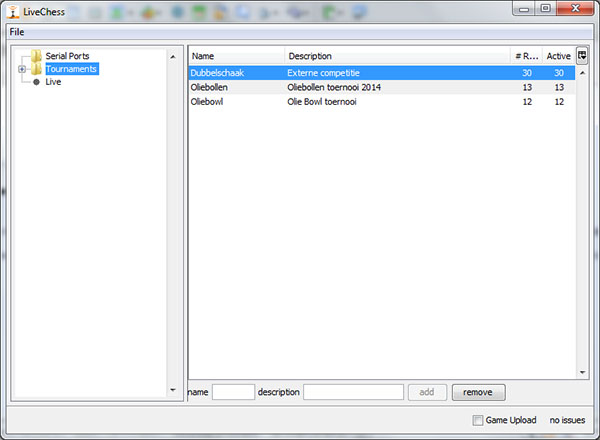

Klik nu in het linkerscherm op "Tournaments".

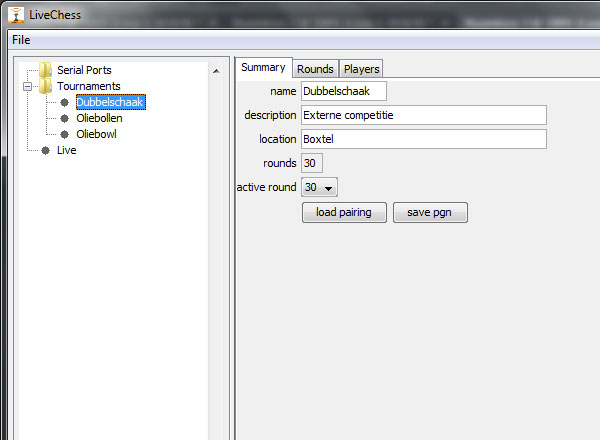

Klik vervolgens op het plusje voor "tournaments" en daarna op Dubbelschaak.





Hier kun je vervolgens aan de slag om de partijen aan te maken. Kijk of bij het tabblad "players" de spelers al in de lijst staan die je op het eboard wilt laten spelen. Voor externe wedstrijden zul je hier eigenlijk altijd dus wel de spelersnaam in willen voeren. Overigens... om tijd te besparen kun je dit ook later nog doen. Dan kun je de rest alvast op orde maken.

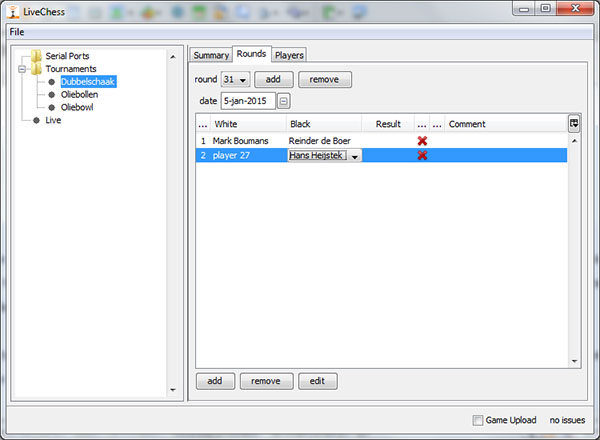

Bij het tabblad "rounds" moet je een nieuwe ronde aanmaken via de knop "add". Vervolgens zie je dat het scherm opgeschoond wordt en kun je de datum invoeren alsmede 2 de partijen (via de knop "add" onderin).





In dit geval heb ik Mark - Reinder ingedeeld, alsmede een externe wedstrijd waarvan de spelersnaam nog niet bekend is die tegen Hans speelt. Deze spelersnaam kan zoals gezegd altijd nog aangepast worden.

Ga hierna weer naar het tabblad "Summary" en activeer nu je nieuw aangemaakte ronde. Via de knop "save pgn" kun je de partijen eventueel nog opslaan in een database. Dit is echter normaal gesproken niet nodig omdat dit al ingesteld is.



Instellen wie op welk bord speelt

Nu moeten we de software nog laten weten wie op welk bord speelt.

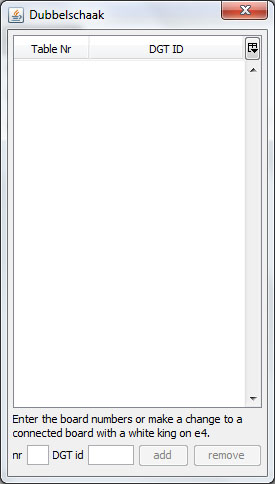

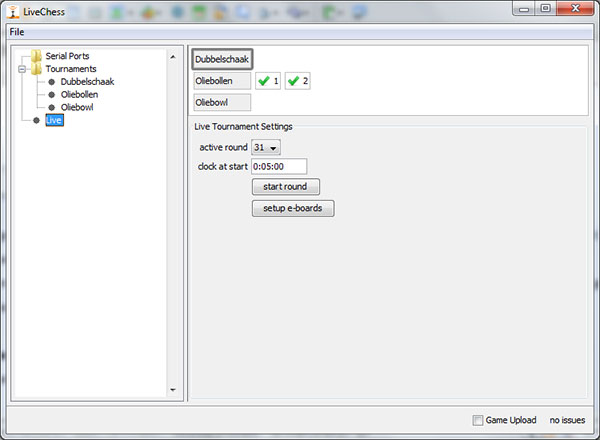

Klik hiertoe links in beeld op "live" en rechts in beeld bovenin op het betreffende toernooi, in dit geval "Dubbelschaak". Hieronder zie je nu als het goed is het rondenummer staan. Klik nu op "setup e-boards". Het onderstaande scherm verschijnt.





Als er nog borden in staan kun je deze via de remove knop verwijderen. Vervolgens weten we nog dat Mark en Reinder op bord 1 speelden. Zet de witte koning van het eboard waarop je hun wilt laten spelen op e4. Vervolgens de witte koning van bord 2 op e4. Nu zijn de borden toegekend aan de partijen/spelers. Er verschijnen 2 blauwe rechthoekjes achter Dubbelschaak, bovenin beeld.



Partijen starten

Door vervolgens op "start round" te klikken wordt de ronde gestart. Door nu op het blauwe pijltje (was een vierkantje) van bord 1 en 2 te klikken kun je eventueel nog "check clocks" uitvinken. Dit kan anders nog weleens voor problemen zorgen als de klok niet zodanig staat dat wit aan zet is voor aanvang van de partij.



Uitzenden op internet:

Dit is een eitje. Klik rechtsonder op het vakje bij "game upload". De partij wordt automatisch geupload.



Uitzenden op internet via je eigen laptop

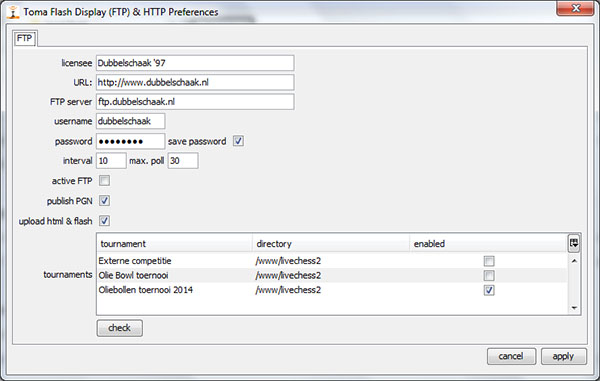

Let op: Als je dit op je eigen laptop wilt doen mail dan even naar Peter of Martien. Zij hebben de inlogcodes/gegevens voor de homepage. Om je alvast op weg te helpen: door linksboven op "file --> preferences" te klikken ontstaat er een nieuw scherm. Vul daarin de volgende gegevens in:





Het wachtwoord is dus op te vragen bij Peter/Martien. Check ook even of je bij de kolom "enabled" het vinkje bij het juiste toernooi hebt staan. Maar hier hoef je eigenlijk nooit iets aan te doen.



Nu zul je zien dat de partijen op de website zichtbaar zijn.



Opstarten webcam

Ga met de internet browser naar www.ustream.tv. Klik (als er nog niet automatisch is ingelogd met het Dubbelschaak account op login en voer daar de inloggegevens in. Vraag aan Martien het wachtwoord. Klik vervolgens op "go live" en "remain basic". Nu zie je het beeld van de webcam. Het enige wat je nog moet doen is op "Uitzenden" klikken.



Veranderen homepage naar live pagina

Open het programma "maak website" op het buroblad. Rechtsonder zie je het bestand index.php staan. Klik hierop en daarna op het pijltje omhoog, iets daarboven. De juiste pagina wordt geupload en de live pagina is direct te vinden onder www.dubbelschaak.nl!



Thats all!













.
